HT0141E溫濕度計自動檢定裝置是我公司為校準溫濕度計而專門研制的溫濕度標準箱，具有較高的穩定度和波動度指標,是用來檢測毛發溫濕度表（計）、干濕球溫度計、機械式溫度計、數字溫濕度表和其它各類溫濕度傳感器的專用檢定設備。
一、產品簡介
HT0141E溫濕度計自動檢定裝置是我公司為校準溫濕度計而專門研制的溫濕度標準箱，具有較高的穩定度和波動度指標,是用來檢測毛發溫濕度表（計）、干濕球溫度計、機械式溫度計、數字溫濕度表和其它各類溫濕度傳感器的專用檢定設備。適用于各級計量部門、氣象部門、電子、電力、軍工等生產部門及大專院校、科研院所使用。
該系統技術先進，已申報獲得多項國內專利技術。名稱為：一種溫濕度檢定箱（專利號：ZL 2016 2 0495330.7）、一種溫濕度計智能檢定裝置（專利號：ZL 2018 2 0895748.6）和全自動測試溫濕度標準箱（專利號 ZL 2019 2 1405856.1）。
二、執行標準
JJG205-2005《機械式溫濕度計檢定規程》
JJF1076-2020《數字式溫濕度計校準規范》
JJF1564-2016《溫濕度標準箱校準規范》
三、配置清單
序號 | 名稱 | 規格型號 | 數量 | 備注 |
1 | 溫濕度標準箱 | HT0141E | 1臺 | 帶法定計量部門證書 |
2 | 檢定軟件 | HT0141E系列 | 1套 |
|
3 | 圖像采集系統 | HT0141E | 1套 | 含臺式電腦 |
4 | 精 密露點儀 | PDM483 | 1臺 | 帶法定計量部門證書 |
5 | 高精度標準數字溫度計 | DT-1616B | 1臺 | 帶法定計量部門證書 |
6 | 大氣壓力計 | DYM3 | 1臺 | 帶法定計量部門證書 |
7 | 溫濕度計 | HTC-1 | 1臺 | 帶法定計量部門證書 |
8 | 激光打印機 | HP | 1臺 |
四、技術特點
檢定過程全程無需人工值守，檢定人員輸入檢定信息后，程序自動控制設備升降溫及升降濕，自動監控標準器變化，變化率達到要求后，自動采集標準及被檢的數據形成圖像。待人員完成人工識別后，填寫對應數據，按照相應的檢定規程或校準規范自動進行數據處理，形成獨立的記錄表格及證書。且具有遠程監控功能，可通過安裝在移動終端的APP軟件遠程監控系統的運行狀態。檢定完成后自動關閉溫濕度標準箱。
1、溫濕度標準箱滿足JJF1564-2016《溫濕度標準箱校準規范》的要求，系統所有技術和功能符合JJG205-2005《機械式溫濕度計檢定規程》、JJF1076-2020《數字式溫濕度計校準規范》的要求。
2、設備操作界面采用觸摸屏控制，操作界面美觀簡便，容易操作且控制準確，能實時顯示箱體內溫濕度控制。
3、整套系統能實現遠程實時監控溫濕度檢定系統的運行狀態，可遠程進行必要的控制和操作，可通過預置軟件的電腦終端進行數據處理。
4、溫濕度標準箱外觀設計美觀大方，有良好的保溫性能，工作區間應保持低速通風均勻無死角，溫濕度均勻性和穩定性應長期穩定可靠。
5、溫濕度標準箱內部布局合理，方便被檢儀表擺放，滿足同時進行多只溫濕度表的檢定工作；內部配置低熱冷光照明，內置可自動360°旋轉的樣品掛架工裝。
6、溫濕度標準箱具備低液自動補水功能，設備具備超溫、過壓、過流、短路、過載等保護功能。
7、用于溫濕度控制的溫度、濕度傳感器采用精度高的進口品牌，用于降溫降濕的壓縮機選用性能優越的法國進口泰康壓縮機品牌。
8、控溫降濕系統設計合理，控溫系統采用安全合理的加熱方式，發熱管有良好的防短路和防腐蝕設計；控濕系統采用濕蒸汽加濕的加濕方式。
五、溫濕度檢定裝置技術指標
（一）、HT0141E溫濕度標準箱技術參數
項目 | 技術指標 | |
電源 | AC 220V 50HZ | |
功率 | ≤3.0KW | |
性能 | 溫濕度范圍 | 5℃~60℃/ 10％~95％RH（20℃） |
溫度波動度 | ≤±0.1℃ | |
溫度均勻性 | ≤0.3℃ | |
溫度變化率 | ≤±0.1℃/min | |
濕度變化率 | ≤±0.8％RH/min（20℃） | |
濕度波動度 | ≤±0.8％RH（20℃） | |
濕度均勻性 | ≤1 ％RH（20℃） | |
溫度分辨率 | 0.01℃ | |
濕度分辨率 | 0.01％RH | |
溫濕度控制傳感器 | 精度±1.0%RH, ±0.1℃ | |
操作孔尺寸 | ?110（mm）2個 | |
內腔尺寸 | 800*600*600（mm） | |
檢定箱外形尺寸 | 780*1452*1610（mm） | |
保護裝置 | 具有超溫、缺水，過流、短路、過載保護功能 | |
操作界面 | 觸摸屏人機界面美觀大方操作方便 | |
溫濕度標準箱重量 | 305kg | |
（二）、圖像自動采集系統
系統監控運行中，當系統狀態滿足采樣要求時，程序控制圖像采集系統自動采集被檢實時圖像，檢定完成后自動關閉溫濕度標準箱

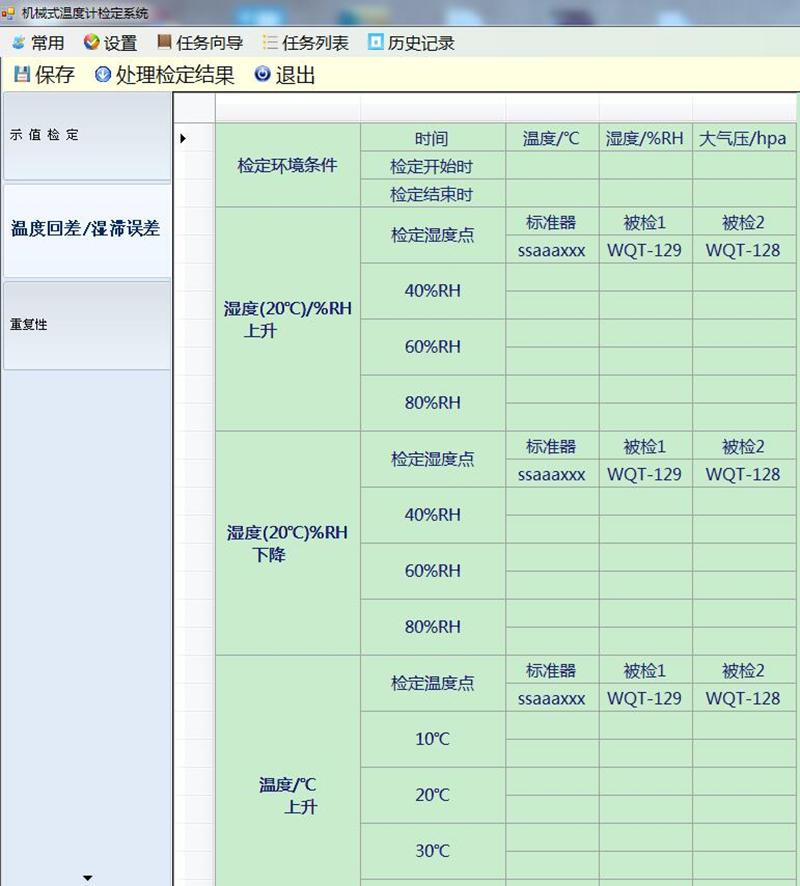

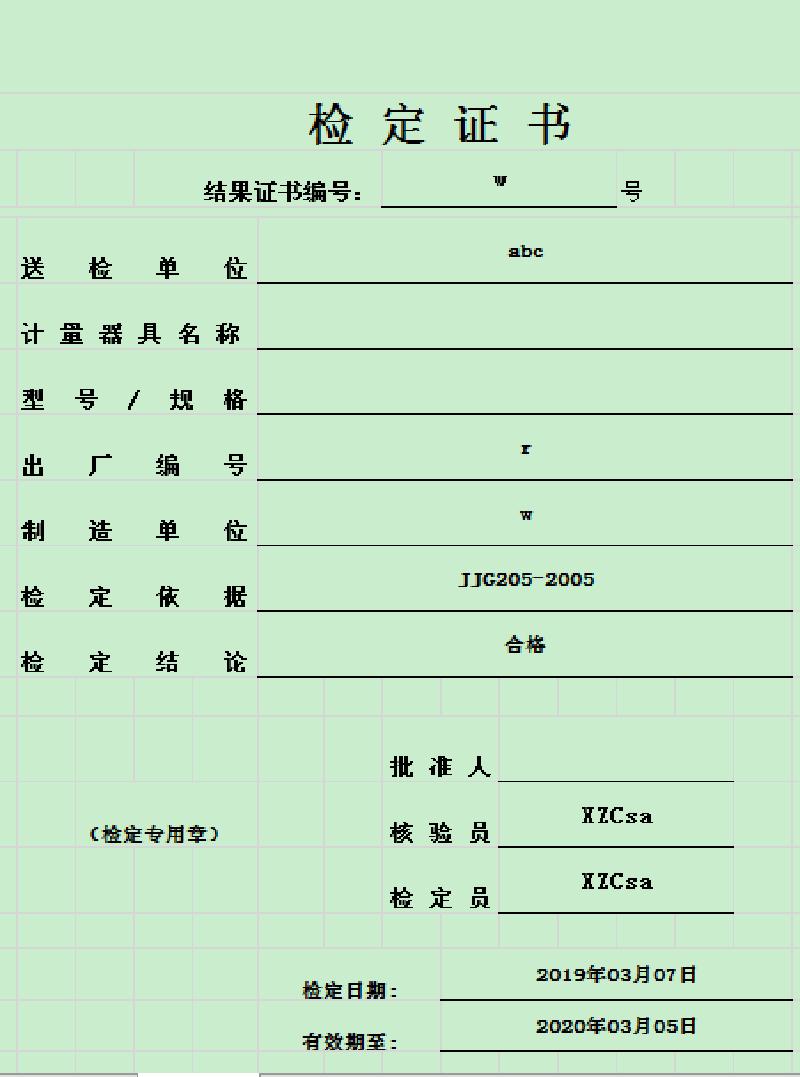

控制程序軟件：檢定人員輸入檢定信息后，程序自動控制設備升降溫及升降濕，自動監控標準器變化，變化率達到要求后，自動采集標準及被檢的數據像圖，檢定完成后自動關閉溫濕度標準箱。待人員完成人工識別后，填寫對應數據，按照相應的檢定規程或校準規范自動進行數據處理，形成獨立的記錄表格及證書。

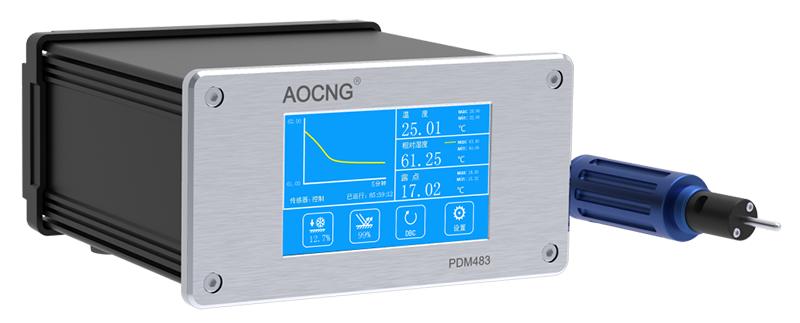

（三）、精 密露點儀
PDM483精 密露點儀是建立在露點物理定義上的冷鏡式精 密濕度測量設備，是直接測量露點的儀器，該原理儀器被用作其他濕度/露點測量儀器的標準。
本精 密露點儀經過特殊設計處理，具有一定的耐腐蝕、耐高低溫性能，適應多數應用環境和確保測量數據準確。PDM483精 密露點儀具有精度高、穩定性和重復性好，使用壽命長等特點。
1、露點探頭
1.1 測量范圍：-20～+80℃(濕度測量范圍：5-99.99%RH)
1.2 精度：±0.20℃(校準范圍10-95%RH對應露點范圍， 5-95%RH可選）
1.3 分辨率： 0.01℃
1.4 重復性：±0.05℃
1.5 靈敏度：±0.01℃
2、溫度探頭
2.1 測量范圍：-40℃～+90℃
2.2 精度：±0.10℃(校準范圍：5～+50℃)
2.3 分辨率： 0.01℃
2.4 重復性：±0.02℃
2.5 靈敏度：±0.01℃
3、儀器主機指標
3.1 主機工作環境：-10～+50℃，30%～90%RH
3.2 輸出：Modbus RTU通信 、USB 通信
3.3 傳感器線纜：2.0米
3.4 響應時間：較大制冷速度0.8℃/S + 建立平衡時間(通常15s)
3.5 采樣氣流流速：0.1～0.7Nl/min
3.6 供 電：AC 100～220V 50Hz 35W 或移動電源USB 5V 10W
3.7 顯 示：彩色觸控大屏，中英文界面可選，人機操作友好方便
（四）其他配套設備
1.高精度標準數字溫度計 DT-1616
2.大氣壓力計 DYM3
3 .溫濕度計HTC-1
